汽車電子ECU測試系統的構建

　　摘要: 隨著汽車工業的發展，汽車電子的比重越來越大，文中針對無鑰匙進入系統ECU，對其測試系統軟硬件進行構架，搭建出有效的穩定可靠的測試平臺，為相關課題的研究者提供一個完整的參考模式。

　　關鍵詞: 汽車電子; 測試系統; ECU測試 ; CAN 總線

　　0 引言

　　汽車技術迅速發展，最突出最主要的變化就是電子技術在汽車上的廣泛應用。據統計汽車上70%的革新來自汽車電子技術及產品。隨之而來的，是汽車技術、電子技術、傳感器技術、通訊技術和網絡技術的深度融合。汽車電子在整車內所占比重

　　也越來越大，被廣泛應用于汽車發動機控制、車身控制、底盤控制等各個方面。而現今由于車輛更新?lián)Q代的周期也日益加快，對于汽車電子ECU 來說，同樣也要求開發周期更短、性能更加穩定。所以，為了節省測量時間，提高產品穩定性，需要一個更加靈活通用的測試系統來支持完成這樣的測試。本文以無鑰匙進入系統為例，對ECU測試系統進行討論。

　　1 系統分析設計

　　1. 1 系統簡介

　　無鑰匙進入系統全稱為Car Access and Passive Entry，簡稱CAPE，該產品采用了先進的RFID 無線射頻技術和先進的車輛身份編碼識別系統，率先應用小型化、小功率射頻天線的開發方案，并成功地融合了遙控系統和無鑰匙系統，沿用了傳統的整車電路保護，真正地實現雙重射頻系統，雙重防盜保護，為車主最大限度地提供便利和安全。目前，該產品已經在各大一線廠商的中高檔車中普及，并有著向中低端車型擴展的趨勢。

　　1. 2 系統功能分析

　　CAPE 系統的組成部件有三個: CAPE ECU，RKE 鑰匙，智能門把手。以被動進入功能舉例說明。當車處于靜默狀態時，用戶觸碰門把手，門把手中的感應裝置監測到后喚醒CAPE ECU，ECU 在門把手中發出LF 信號給鑰匙，RKE 鑰匙接收到信號后將該鑰匙的身份信息以及位置信息進行加密后發送至ECU，ECU 解密進行車輛身份識別，通過則開啟車門鎖，從而完成一次被動進入的過程。

　　此系統通過ECU 與車鑰匙之間的無線信號傳輸，通過判斷車鑰匙所處位置來控制車門、中控鎖系統以及發動機系統進行控制。在提高了汽車的舒適性的同時，也提高了安全性和防盜性能。

　　( 1) 測試系統包括兩部分硬件功能，CAN 通訊和輸入輸出的模擬和檢測。

　　……

　　2 測試系統構架

　　針對以上需求，構建硬件基于PXI，軟件基于LabWindows /CVI 的測試系統。

　　2. 1 硬件構架

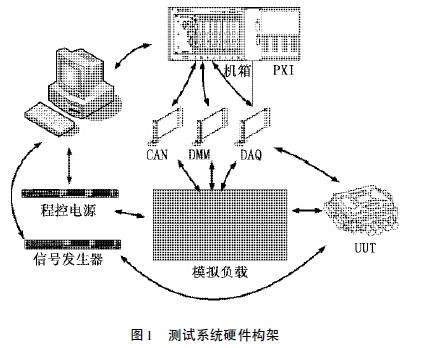

　　硬件方面包括以下內容，結構如圖1 所示。

　　( 1) CAN 通訊卡: Goepel 公司PXI - 3052。用于模擬CAN 總線節點和報文，并開發軟件完成了網絡管理協議和診斷協議。

　　( 2) 數據采集設備: NI 公司PXI - 6259 + SCXI -1104C。用于提供64 路最大可至40V 的模擬量采集; 并將需要發送的數據進行曼徹斯特編碼，送至信號發生器，用于模擬車鑰匙的無線信號。

　　( 3) 信號發生器: Rohde - Schwarz SMB - 100。用于上變頻數據采集卡發生的曼徹斯特編碼，用于模擬車鑰匙的無線信號。

　　( 4 ) 可編程電源: Jaeger 公司1200W，40V，60A。用于向樣品和負載提供電源。

　　( 5) 矩陣模塊: 本公司自行開發。40 路10A，80路2A，用于完成輸入的模擬，并在輸出上提供了端接到電源，短接到地和開路等診斷功能。

　　( 6) 負載模擬箱: 本公司自行開發。用于特殊功能實現，如對低頻天線信號進行解碼，查驗數據。
