摘要：目前，對基于HLA的半實物仿真的研究較少，原因是HLA的實時性較差。本文從實時性和仿真效率兩個方面出發，研究了HLA半實物仿真的關鍵條件?；诖耍疚奶岢隽恕皩?shí)體屬性插值預報法”，該方法使得基于HLA的半實物仿真成為可能。

　　關鍵詞：HLA;實時仿真;半實物仿真

　　Research of HLA Based Hardware-in-the-Loop Simulation Based on Attribute Interpolative Forecasting

　　Hengyuan Zhang Zhi Li

　　(Academy of Equipment Command&Technology，Huairou，Beijing，101416)

　　Abstract：For the reason that HLA lacks the capability of performing real-time simulation,researches of HLA based hardware-in-the-loop simulation is few.Considering aspects of real-time and simulation efficiency,this paper investigates the pivotal qualifications of hardware-in-the-loop simulation using HLA.Based on the investigation,this paper puts forward a method called“Entity Attribute Interpolative Forecasting”,which makes HLA based hardware-in-the-loop simulation possible.

　　Keywords：HLA;Real-Time Simulation;Hardware-in-the-Loop Simulation

　　1引言

　　半實物仿真的一個顯著特點是硬件在回路(Hardware-In-The-Loop)。在對系統進行仿真時，若有實物介入整個仿真系統，必須要求仿真時間標尺與實際系統時間標尺相同，這種仿真稱為實時仿真。

　　HLA力圖解決建模與仿真(Modeling and Simulation，M&S)領域存在的互操作和重用問題，并按照面向?qū)ο蟮乃枷牒头椒▉順?gòu)建仿真系統。為了保證仿真系統的協調運作、維護虛擬世界中正常的因果邏輯順序，HLA需要對聯邦進行嚴格的時間管理。但HLA復雜的時間管理算法卻不利于實時仿真，給半實物仿真造成了一定的困難。

　　2 HLA實時性分析

　　聯邦成員進行一次仿真時間推進的耗時Tadvc一般主要由3部分組成。(1)、幀計算時間Treck，指成員在一個仿真步長中所有計算的耗時，包括模型計算和交互響應等;(2)、幀信息獲取時間Tinfo，指成員在時間推進的過程中通過tick()函數獲得時戳事件(屬性值更新和交互發送)的耗時;(3)、幀同步時間Tsync，指成員在調用timeAdvanceRequest()服務提出時間推進請求后，等待成員大使回調timeAdvanceGrant()的耗時。故Tadvc=Treck+Tinfo+Tsync。假設成員每次時間推進的仿真步長Tstep為仿真模型的積分步長，若要實現實時仿真，則應有Tadvc=Tstep。HLA實時仿真能力的不足體現在以下兩個方面。

　　(1)Tadvc不易同Tstep保持一致首先，每個仿真步長內計算量的不同造成了Treck的不定;其次，在復雜的網絡數據環境下，隨機的網絡傳輸延時造成了無參數tick()函數的執行時間即Tinfo的不定;最后，隨著在仿真的運行過程中聯邦成員數量的改變，成員LBTS算法的計算量將發生變化，這造成了Tsync的不定。因此，Tadvc是不定且難以預測的，使其不易同Tstep保持一致。

　　(2)一次時間推進的耗時過長為了實現聯邦中各個成員之間的嚴格同步，確保仿真世界中因果邏輯的正確性，需要將每個成員設置為既時間控制又時間約束，這將使整個聯邦的推進速度取決于計算負荷最大的成員。另外，聯邦中還存在可觀的網絡傳輸延遲，以及繁瑣的成員間同步過程。因此，每個成員進行一次時間推進的耗時過長，仿真效率(單位時間內時間推進的次數)過低。

　　3基于插值預報的半實物仿真方法

　　3.1半實物仿真的根本要求

　　將半實物仿真系統分為數字部分(計算機)和實物部分(硬件)，與實物部分相關的數據按流向可分為輸入和輸出兩種，對數字部分的實時性和仿真效率要求較高的是實物部分的輸入數據。

　　實物部分典型的輸入數據是來自數字部分的控制信號。首先，由于實物存在于自然時空中，所以控制信號必須是實時的;另外，實物的狀態大多是連續變化的(如伺服系統)，需要將來自數字部分的數字信號轉化為模擬信號，數據輸出頻率foutput越小、跳變越大則數模(D/A)轉換失真就越大。所以半實物仿真的根本要求有2點：

　　(1)、仿真系統數字部分是實時的;(2)、仿真系統數字部分的數據輸出頻率要足夠大。

　　3.2 HLA聯邦的實時化

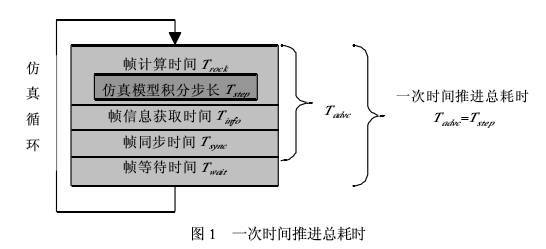

　　對于Tadvc不定且難以預測、不易同Tstep保持一致的問題，可以通過在每個成員的仿真步長內加入等待時間的方法來解決。如圖1所示，每個仿真步長之間Tadvc的差異通過Twait進行補償，經補償后的時間推進耗時T’advc=Tadvc+Twait將成為定值。Twait要有足夠的冗余量，以克服Tadvc正常的隨機起伏變化。

　　在固定了成員一次時間推進的耗時之后，按照實時仿真的要求，令Tstep=T’advc(仿真時間和自然時間保持一致)，即可使HLA聯邦的運行達到實時要求。
